Das Stethoskop gehört seit mehr als 200 Jahren zum täglichen Arbeitswerkzeug von Medizinern und gilt als Symbol für die ärztliche Kunst schlechthin. In TV-Krankenhaus-Serien eilen Ärzte mit Stethoskop um den Hals über die Flure. Tatsächlich können erfahrene Ärztinnen oder Ärzte damit erstaunlich genau Herztöne und Lungengeräusche abhören und dementsprechend Krankheiten diagnostizieren.

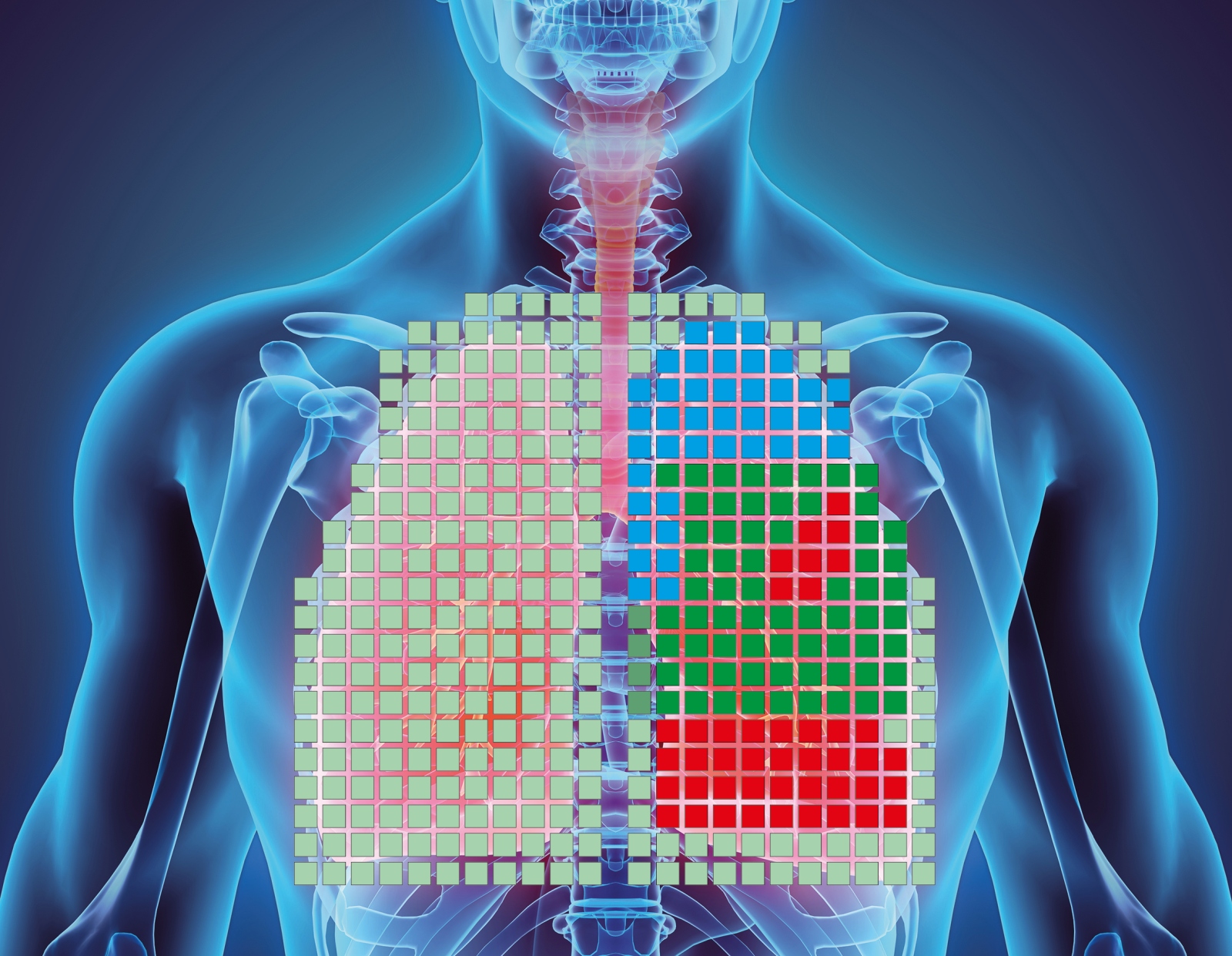

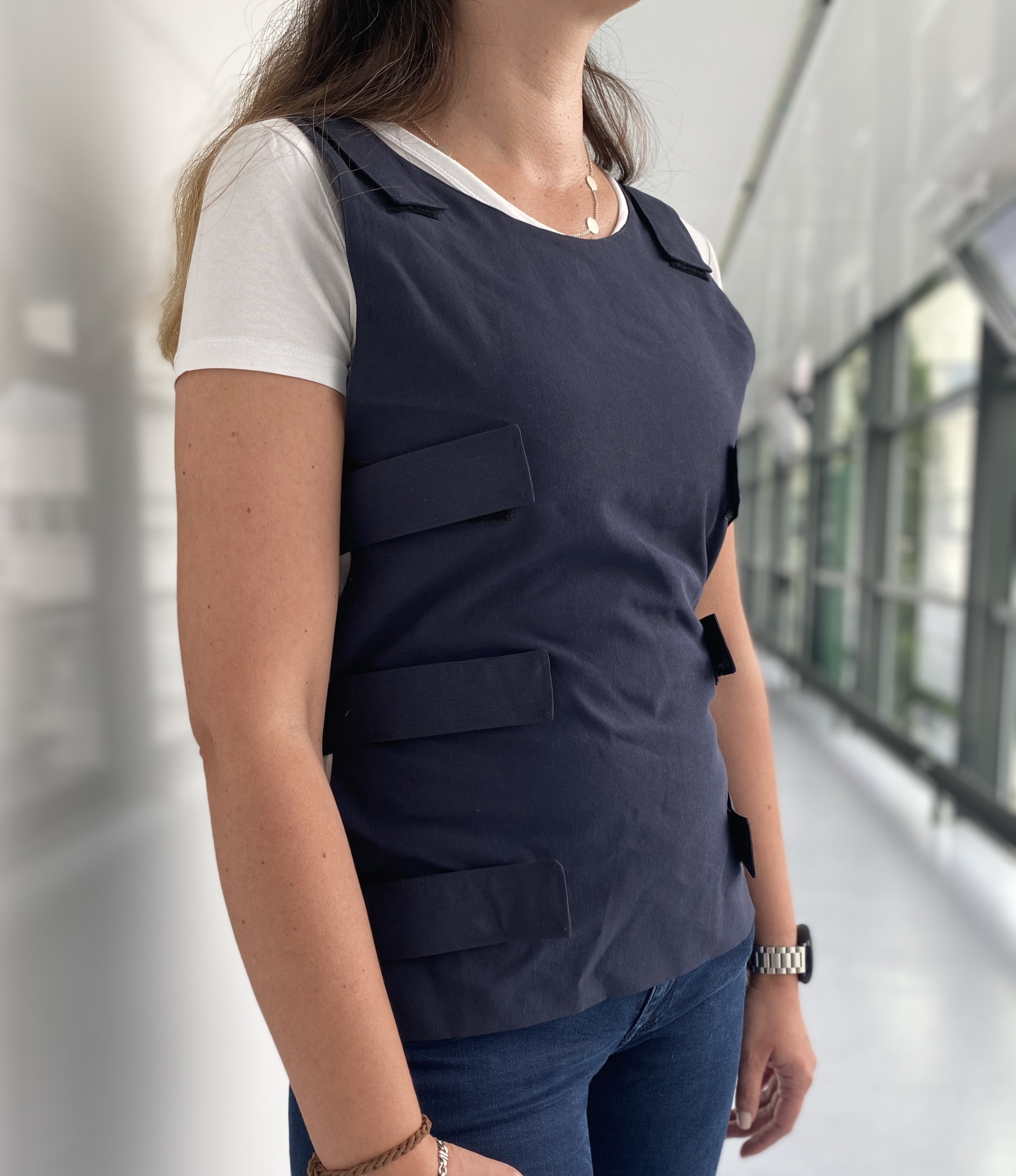

Doch nun bekommt das Stethoskop Verstärkung. Forschende am Fraunhofer-Institut für Keramische Technologien und Systeme IKTS am Standort Berlin haben im Projekt Pneumo.Vest eine Textilweste mit integrierten Akustiksensoren entwickelt, die eine leistungsfähige Ergänzung zum klassischen Stethoskop darstellt. In der Vorder- und Rückseite der Weste sind Akustiksensoren auf Piezokeramik-Basis eingearbeitet. Diese registrieren rund um den Thorax jedes noch so leise Geräusch, das die Lunge produziert. Eine Software nimmt die Signale auf und gibt diese elektrisch verstärkt aus. Zusätzlich erscheint eine visuelle Darstellung der Lunge auf einem Display. Da die Software die Position jedes einzelnen Sensors kennt, platziert sie dessen Daten gleich an der entsprechenden Stelle. So entsteht ein detailreiches akustisches wie optisches Szenario der Belüftungssituation aller Lungenbereiche. Das Besondere daran: Da das System die Daten permanent erfasst und speichert, kann die Untersuchung zu jedem beliebigen Zeitpunkt ohne Beisein des Krankenhauspersonals erfolgen. Außerdem zeigt Pneumo.Vest den Status der Lunge im zeitlichen Verlauf an, also beispielsweise über die vergangenen 24 Stunden. Auch die klassische Auskultation direkt am Patienten ist selbstverständlich möglich. Doch anstelle der manuellen und punktuellen Auskultation mit dem Stethoskop kommen viele Sensoren gleichzeitig zum Einsatz.
»Pneumo.Vest will das Stethoskop nicht überflüssig machen und ist auch kein Ersatz für die Fähigkeiten erfahrener Pneumologen. Doch eine Auskultation oder auch ein Lungen-CT stellen immer nur eine Momentaufnahme zum Zeitpunkt der Untersuchung dar. Der Mehrwert unserer Technik besteht darin, dass sie ähnlich wie ein Langzeit-EKG die kontinuierliche Überwachung der Lunge erlaubt, und zwar auch dann, wenn der Patient oder die Patientin nicht an Geräten auf der Intensivstation angeschlossen, sondern auf der Normalstation untergebracht ist«, erläutert Ralf Schallert, Projektleiter am Fraunhofer IKTS.
Machine-Learning-Algorithmen unterstützen die Diagnose
Herzstück der Weste ist neben den Akustiksensoren die Software. Sie ist für die Speicherung, Darstellung und Analyse der Daten zuständig. Mit ihr kann der Arzt oder die Ärztin das akustische Geschehen in einzelnen Lungenbereichen gezielt auf dem Display betrachten. Der Einsatz von Algorithmen der digitalen Signalverarbeitung ermöglicht eine gezielte Bewertung akustischer Signale. So ist es beispielsweise möglich, den Herzschlag herauszufiltern oder charakteristische Frequenzbereiche zu verstärken. Lungengeräusche wie Rascheln oder Röcheln sind dann viel deutlicher hörbar.
Die Forschenden am Fraunhofer IKTS entwickeln darüber hinaus Machine-Learning-Algorithmen. Diese sind zukünftig in der Lage, die komplexe Geräuschkulisse im Thorax zu strukturieren und zu klassifizieren. Die endgültige Bewertung und Diagnose nimmt dann die Pneumologin oder der Pneumologe vor.
Entlastung von Intensivstationen
Auch die Patientinnen und Patienten profitieren von der digitalen Sensor-Alternative. Mit angelegter Weste können sie ohne ständige Beobachtung durch das medizinische Personal genesen. Sie können auf die Normalstation verlegt und vielleicht sogar nach Hause geschickt werden und sich weitgehend frei bewegen. Die Lunge wird trotzdem fortlaufend kontrolliert und eine plötzlich eintretende Verschlechterung sofort an das medizinische Personal gemeldet.
Erste Tests mit Personal an der Klinik für Intensivmedizin der Universität Magdeburg zeigen, dass das Konzept in der Praxis aufgeht. »Das Feedback von Ärztinnen und Ärzten war überaus positiv. Die Kombination aus Akustiksensoren, Visualisierung und Machine-Learning-Algorithmen wird in der Lage sein, eine Reihe von unterschiedlichen Lungengeräuschen zuverlässig zu charakterisieren«, erläutert Schallert. Auf die Technik freut sich auch Dr. Alexander Uhrig von der Universitätsmedizin Berlin. Der Spezialist für Infektiologie und Pneumologie an der renommierten Charité war einer der Initiatoren der Idee: »Pneumo.Vest adressiert genau das, was wir brauchen. Wir bekommen damit ein Instrument, das die Diagnosemöglichkeiten erweitert, unser Klinikpersonal entlastet und den Klinikaufenthalt für die Patientinnen und Patienten angenehmer gestaltet.«
Die Technologie ist in erster Linie für Beatmungspatienten konzipiert, doch sie eignet sich genauso gut für Menschen in Pflegeeinrichtungen oder auch für den Einsatz im Schlaflabor. Eine weitere Anwendung ist das Training junger Ärztinnen und Ärzte für die Auskultation.
Bedarf für Clinical Grade Wearables steigt
Die Forschenden am Fraunhofer IKTS haben mit Pneumo.Vest ein Produkt konzipiert, das wie gemacht ist für die zunehmend angespannte Situation in Krankenhäusern. So müssen in Deutschland jährlich 385 000 Patienten mit Atemwegs- oder Lungenerkrankungen in stationäre Behandlung. Über 60 Prozent sind länger als 24 Stunden ans Beatmungsgerät angeschlossen. Der aktuelle Anstieg bei Beatmungspatienten während der Corona-Pandemie ist dabei nicht mitgerechnet. Durch die steigende Lebenserwartung rechnet die Medizinbranche auch mit einer Zunahme an älteren Patientinnen und Patienten mit Atemproblemen. Mithilfe der Technik aus dem Fraunhofer IKTS könnten die Krankenhäuser und insbesondere die teuren Intensivstationen entlastet werden, da die Betten nicht mehr so lange belegt werden.
Hinzu kommt, dass der Markt für sogenannte Clinical Grade Wearables (CGW) rapide wächst. Darunter versteht man kompakte medizinische Geräte, die man direkt am Körper trägt und die Vitalfunktionen wie etwa Herzschlag, Sauerstoffsättigung des Blutes, Atemfrequenz oder Hauttemperatur messen. Als flexibel einsetzbares medizinisches Gerät passt Pneumo.Vest bestens zu dieser Entwicklung. Ihr geliebtes Stethoskop werden die Ärztinnen und Ärzte aber auch in Zukunft noch benutzen.
