Wirkungsvolle Alternative zum Kleben und Nieten
Kunststoffe und Metall zu verbinden ist wegen der unterschiedlichen physikalischen Eigenschaften der beiden Materialien eine Herausforderung. Alle üblichen Verbindungsmöglichkeiten wie beispielsweise Kleben oder Nieten haben ihre Nachteile: Klebstoff braucht einige Zeit zum Aushärten, sodass sich die Weiterverarbeitung verzögert. Beim Nieten können Kunststoffe leicht beschädigt werden. Außerdem ist sowohl beim Kleben als auch beim Nieten zusätzliches Material notwendig, was die Produktionskosten erhöht.

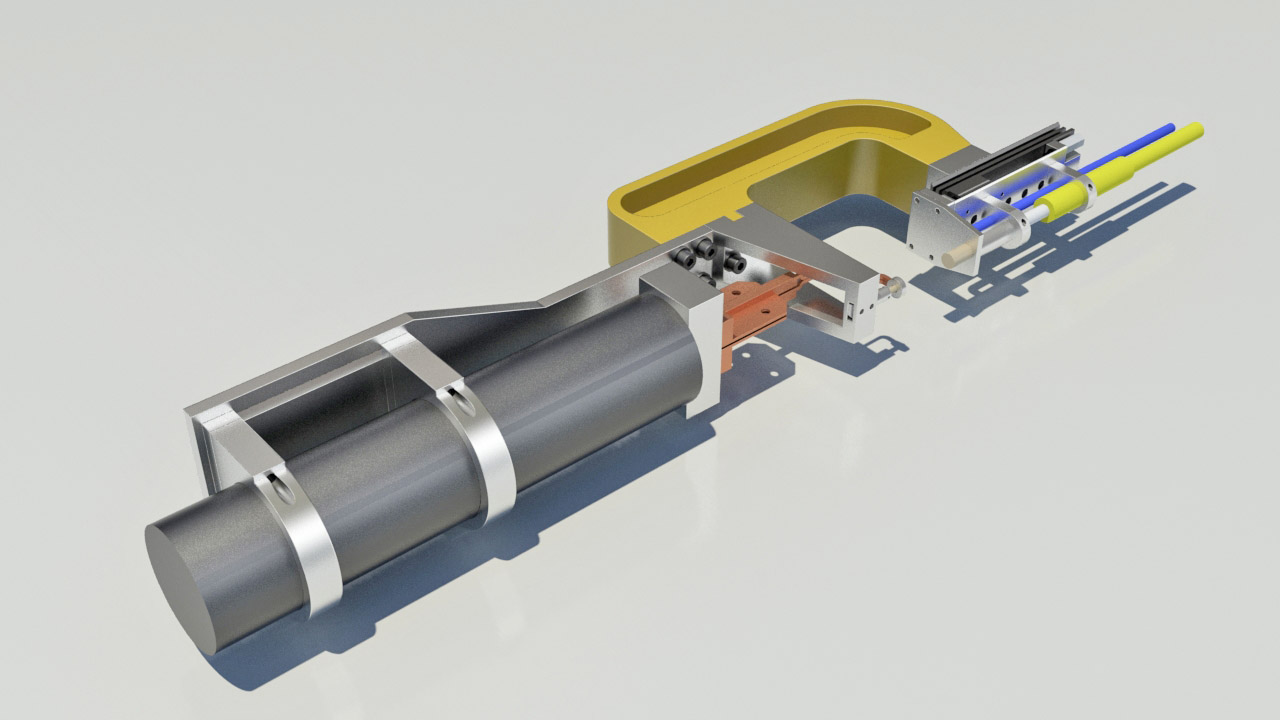

Mit dem in der Fügezange integrierten HeatPressCool-Integrativ-Verfahren, das am Fraunhofer IWS entwickelt wurde, lässt sich innerhalb von Sekunden eine punktuelle Verbindung zwischen Metall und Kunststoff herstellen. Dabei werden die beiden Materialien miteinander verpresst und das Metall an der Fügestelle mit induktiver Wärme punktuell erhitzt. Dabei schmilzt der Thermoplast partiell, und unmittelbar beim Erstarren bildet sich ein fester Verbund mit dem Metall.
Stabilere Verbindung durch die Vorbehandlung des Metalls
Um die Verbindung aus Metall und Kunststoff stabiler zu gestalten, behandeln die Fraunhofer-Forscherinnen und -Forscher das Metall mit Lasern vor, sodass Verankerungsstrukturen entstehen. »Das Besondere ist, dass wir das Metall relativ tief abtragen, bis zu hundert Mikrometer, sodass der Kunststoff hineinfließen kann, dort abkühlt, schrumpft und so in dieser Struktur verbleibt. Dabei entsteht eine sehr stabile Verbindung«, so Annett Klotzbach.
Einfacher Einsatz in bewährter Anlagetechnik
Um die Fügezange im Produktionsbetrieb in die vorhandene Anlagentechnik zu integrieren, ist sie modular aufgebaut. So kann sie beispielsweise anstelle einer Punktschweißzange an einem Roboterarm montiert werden. Die Fügezange kann überall dort zum Einsatz kommen, wo Metall und Kunststoff punktuell verbunden werden sollen, beispielweise beim Karosseriebau in der Automobilindustrie oder auch bei Edelstahlblenden an Kühlschränken oder Geschirrspülern.
Das Fraunhofer IWS präsentiert die Fügezange auf der Hannover Messe 2019 vom 1. bis 5. April in Halle 6, Stand A30.
