Ein Kilo ist nicht mehr 1000 Gramm schwer. Denn das Maß der Gewichte, das Ur-Kilo-gramm, wird immer leichter. Die Ursache dafür ist unbekannt. Um von dem Zylinder, der in Paris in einem Tresor gelagert wird, unabhängig zu werden, suchen Forscher weltweit nach Alternativen. Geplant ist, das Kilogramm neu zu definieren. Künftig soll eine physikalische Konstante das materielle Kilogramm ersetzen.
Um dies zu realisieren, führt ein Team der Physikalisch-Technischen Bundesanstalt (PTB) Experimente mit Kugeln aus istotopenangereichertem Silizium durch, die als neuer Kalibrierstandard verwendet werden könnten. Dabei bestimmen die Experten die Avogadro-Konstante, die die Anzahl der Atome in einem Mol angibt. »Wir errechnen die Anzahl der Atome in einer Kugel und erhalten über mathematische Gleichungen die Zahl der Atome pro Mol. Vereinfacht gesagt finden wir heraus, was ein Silizium-Atom wiegt und können im Umkehrschluss berechnen, wieviel Silizium-Atome für ein Kilogramm erforderlich sind«, erläutert Dr. Ingo Busch, Physiker an der PTB in Braunschweig. »Das Mol ist der Mittler zwischen der atomaren Massenskala und dem Kilogramm.«
Beim Herstellen der Kugeln, was ebenfalls an der PTB erfolgt, bildet sich eine natürliche Oxidschicht aus Siliziumdioxid, SiO2. Diese hat ebenfalls Einfluss auf Masse und Volumen der Siliziumkugeln. Das Problem: Die native Schicht wächst langsam und zum Teil ungleichmäßig. Dadurch lässt sich das tatsächliche Gewicht sowohl der Oxidschicht als auch der Kugel sehr schwer messen. Gefragt ist daher eine alternative, homogene Beschichtung, um Messunsicherheiten zu verringern und Volumen und Masse der Kugel präzise bestimmen zu können.
Alternative SiO2-Schicht minimiert Messunsicherheiten
Forschern des benachbarten Fraunhofer-Instituts für Schicht- und Oberflächentechnik IST ist es gelungen, eine Siliziumkugel mit einer solchen alternativen SiO2-Oberfläche zu beschichten, deren Beschaffenheit höchsten Anforderungen genügt. »Mit unserem Verfahren können wir eine SiO2-Schicht mit definierter Rauheit und einstellbarer Schichtdicke auf die Kugel aufbringen. Die Schicht ist darüber hinaus stöchiometrisch. Dies bedeutet, dass das Verhältnis der einzelnen Atome untereinander beziehungsweise das Verhältnis zwischen Silizium und Sauerstoff konstant ist«, sagt Tobias Graumann, Wissenschaftler am IST.
Als Beschichtungsverfahren wählten die IST-Forscher die Atomlagenabscheidung ALD, kurz für Atomic Layer Deposition (siehe Kasten »Atomlagenabscheidung ALD«). Der Vorteil der Methode: Eine reproduzierbare, extrem dünne Oxidschicht mit homogener Dicke kann auf der Kugel aufgebracht werden. Potentielle Verunreinigungen wie Kohlenstoff oder Stickstoff liegen unterhalb der Nachweisgrenze. Die Rauheit der Schichten bleibt unter einem Nanometer. »Die Rauheit der Kugel wird durch die Beschichtung nicht nennenswert erhöht. Dies ist ein Faktor, damit die Messunsicherheit 10 Mikrogramm nicht überschreitet. Ein Fingerabdruck wiegt bereits mehr«, sagt Graumann. Auch der Zeitfaktor spielt eine wichtige Rolle. Der Fertigungsprozess der Kugeln lässt sich durch den Auftrag der alternativen SiO2-Oberfläche beschleunigen, da das Wachstum der nativen Oxidschicht mehrere Monate dauert.

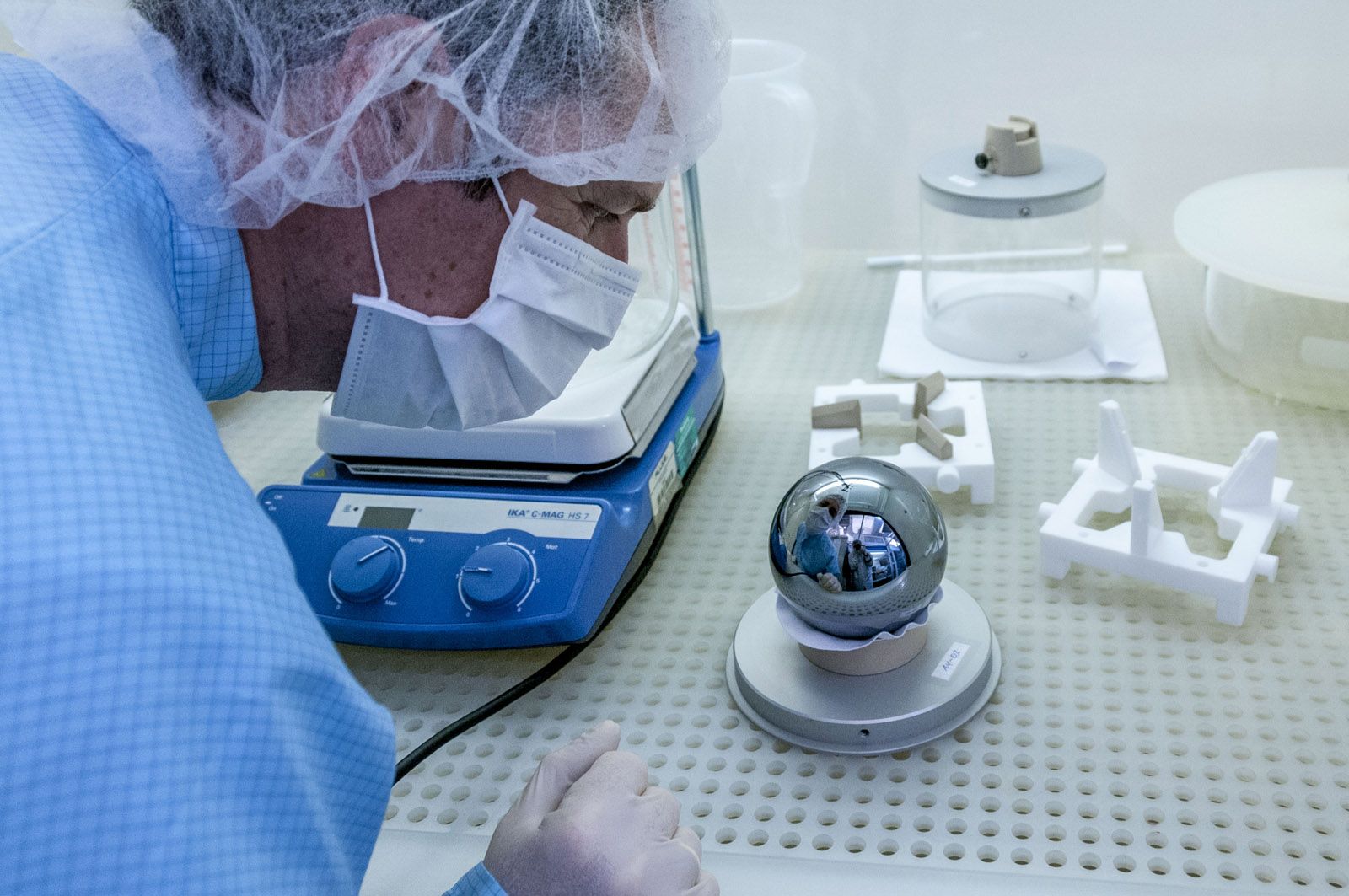

In Reinraumatmosphäre beschichten
Die am Institut installierte ALD-Beschichtungsanlage wurde eigens für das Projekt aufwändig angepasst und vorbereitet, so dass alle Arbeiten zur Beschichtung in Reinraumatmosphäre stattfinden konnten. Der Fokus der jahrelangen Forschungsarbeiten lag unter anderem auf der Halterung der Siliziumkugel im Reaktor. Da die Kugel vollflächig beschichtet werden muss, haben sich die Forscher für eine Dreipunktauflage entschieden, sprich das Messobjekt liegt an drei Punkten auf. »Hier machen wir uns die Wirkungsweise der ALD zunutze: Die gasförmigen Chemikalien diffundieren idealerweise zwischen Kugel und den drei Kontaktflächen der Halterung, die somit ebenfalls beschichtet werden«, so der Forscher.
Die Beschichtungen der Siliziumkugel sind beendet, aktuell finden die Messungen an der PTB statt. Die Ergebnisse sollen diesen Sommer vorliegen und auf der Konferenz für Maß und Gewicht im Herbst 2018 vorgestellt werden. Spätestens dann soll das Ur-Kilogramm als Standard abgelöst werden. Auf dem metrologischen Treffen wird über die Neudefinition des Kilos entschieden.
Die Forscher vom Fraunhofer IST und ihre Kollegen von der PTB hoffen, dass sich die Siliziumkugeln als neuer Kalibrierstandard durchsetzen werden. Metrologieinstitute und Kalibrierlaboratorien sollen künftig die Möglichkeit erhalten, Kopien der Kugeln zu erwerben. Die PTB will drei preislich und qualitativ unterschiedliche Varianten anbieten.
Die am Fraunhofer IST entwickelten SiO2-Schichten lassen sich nicht nur auf Kugel-
systeme, sondern auf beliebig komplex strukturierte Oberflächen aufbringen. Die Einsatzbereiche sind vielfältig und reichen von optischen Anwendungen über den Halbleiter- und Elektronikbereich bis hin zur Photovoltaik.
