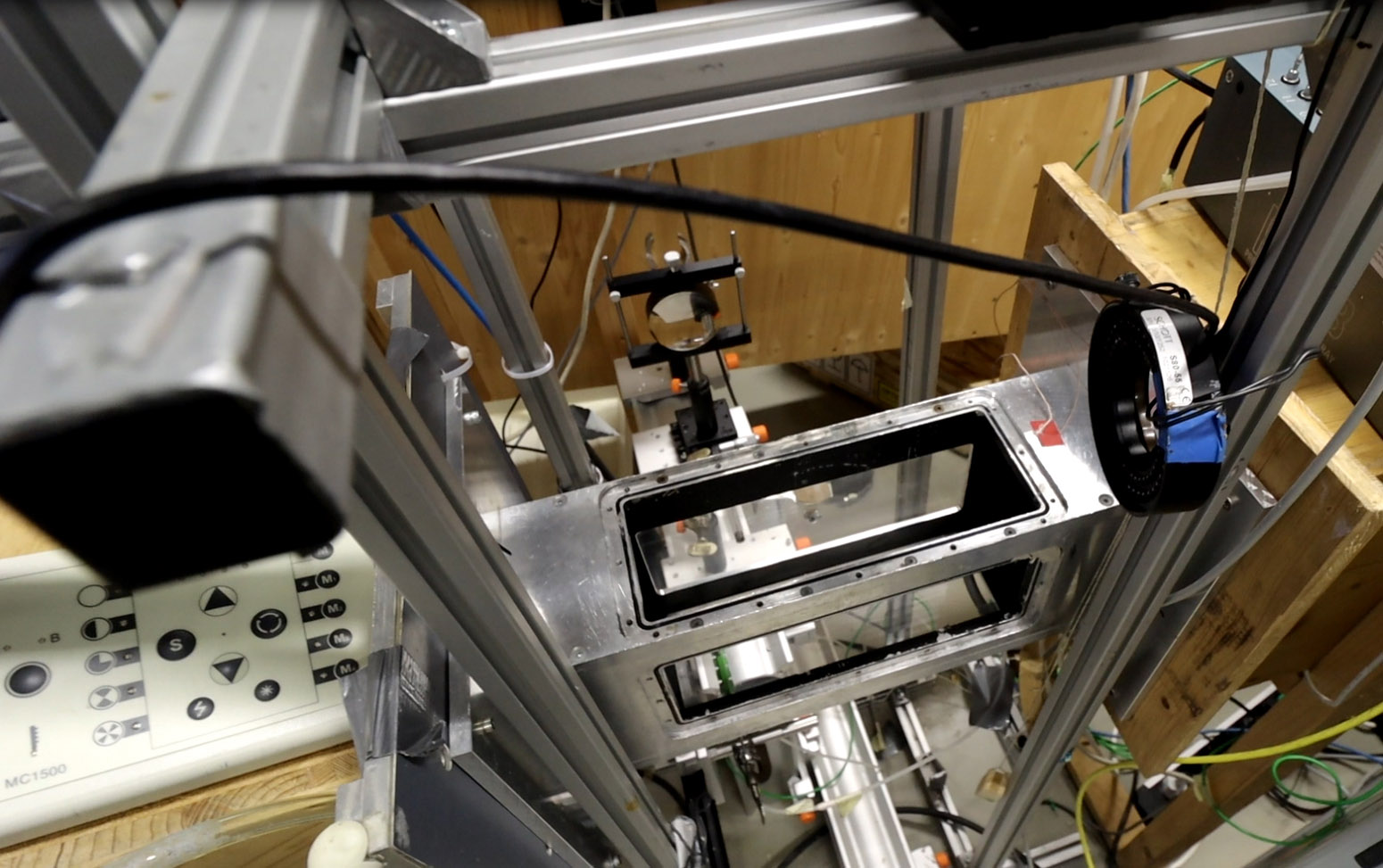

Tests im Windkanal in Kooperation mit Airbus

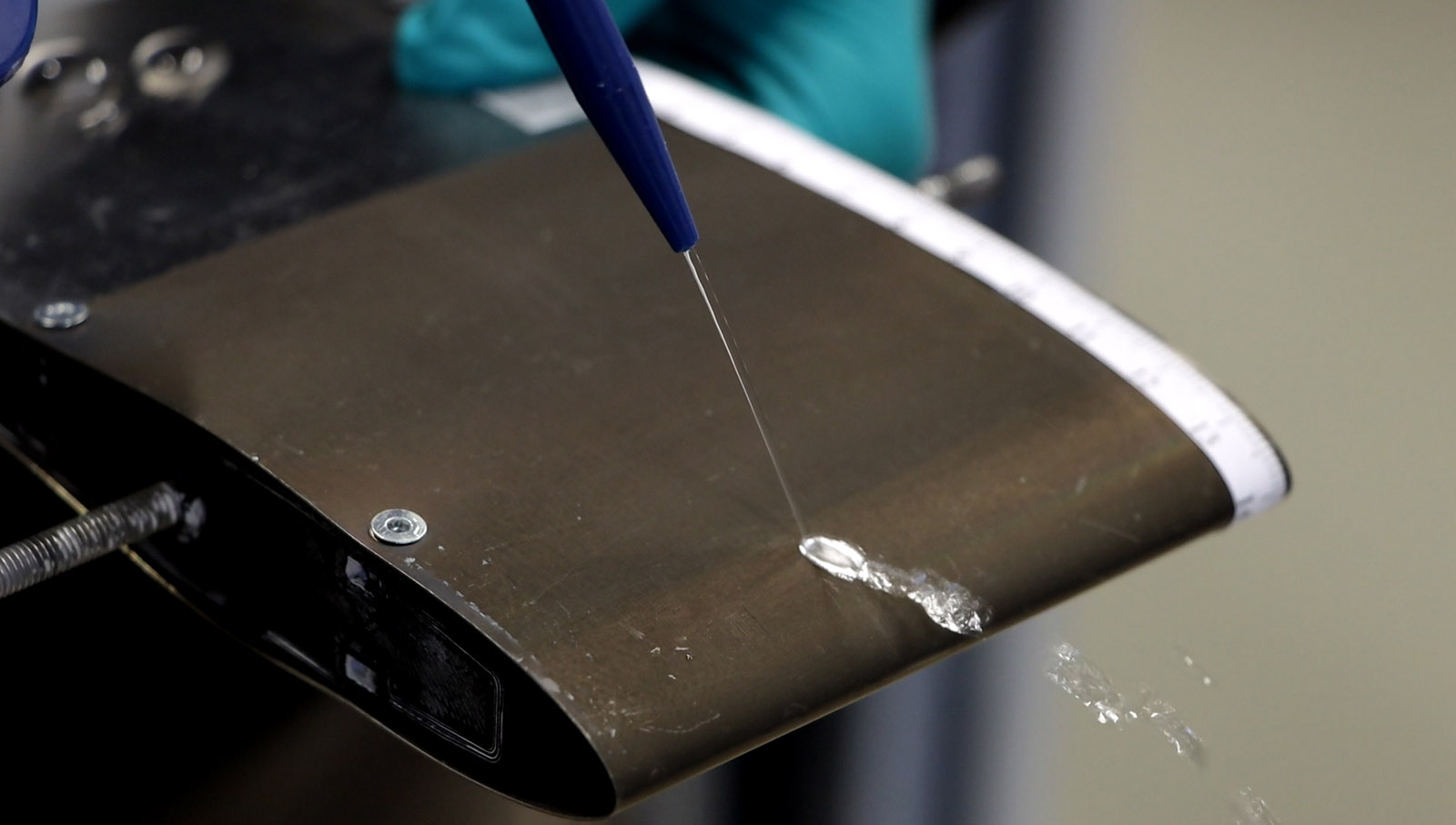

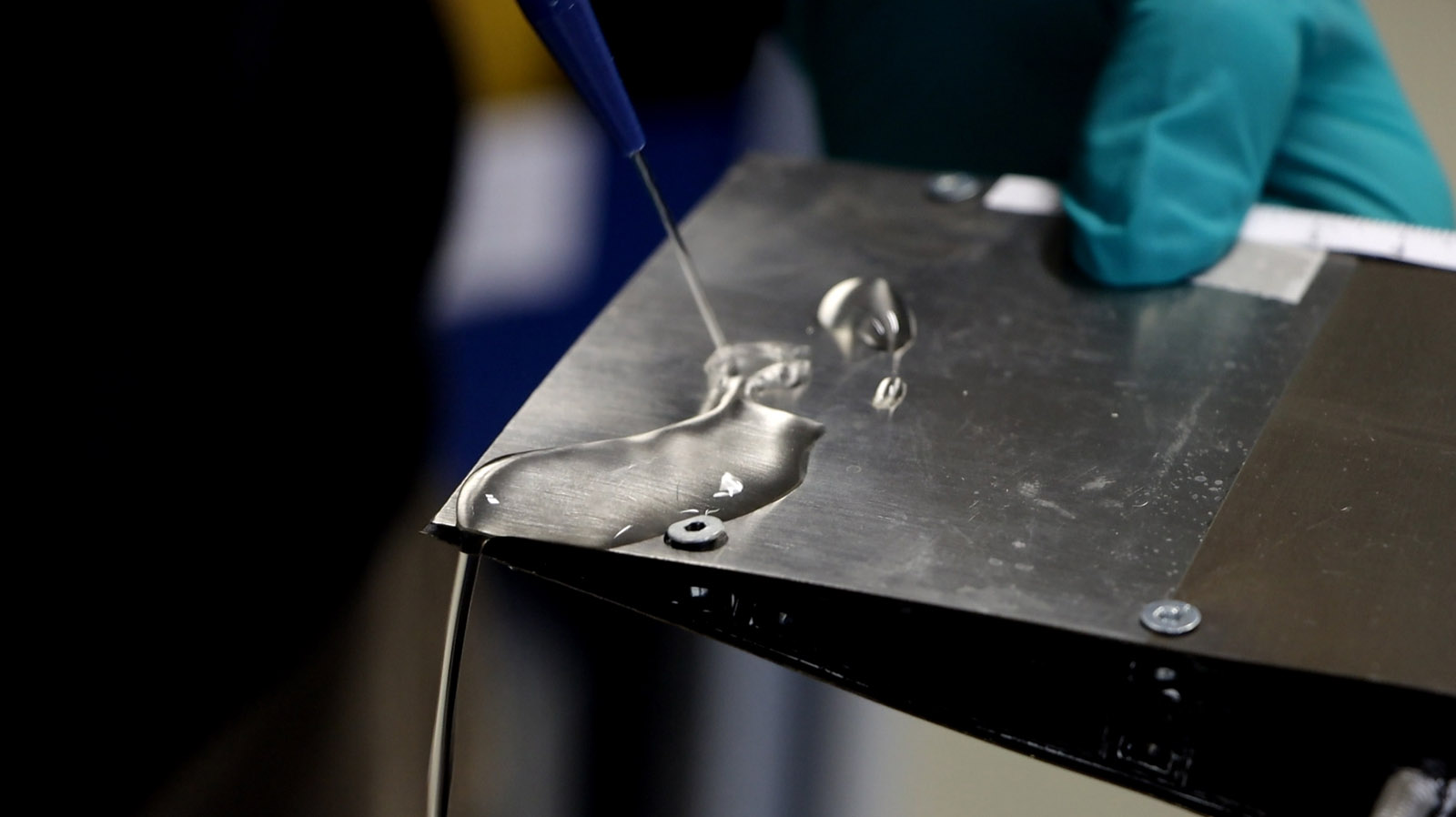

Dies waren die Ergebnisse einer gezielten Prozessentwicklung mit Vorarbeiten durchgeführt an der TU Dresden gefolgt von der finalen Demonstratorstrukturierung am Fraunhofer IWS, die anschließend im Windkanal von Airbus getestet wurden. Die Untersuchungen wurden mit einem strukturierten »NACA-Profil« – einer miniaturisierten und realitätsnahen Tragfläche – sowie mit einem unstrukturierten NACA-Profil als Referenz durchgeführt. Dabei brachten die Experten die optimierte Struktur auf das komplex geformte dreidimensionale NACA-Profil auf und testeten unter realen Bedingungen bei Windgeschwindigkeiten zwischen 65 bis 120 m/s, Lufttemperaturen unter minus zehn Grad Celsius und verschiedenen Feuchtewerten.

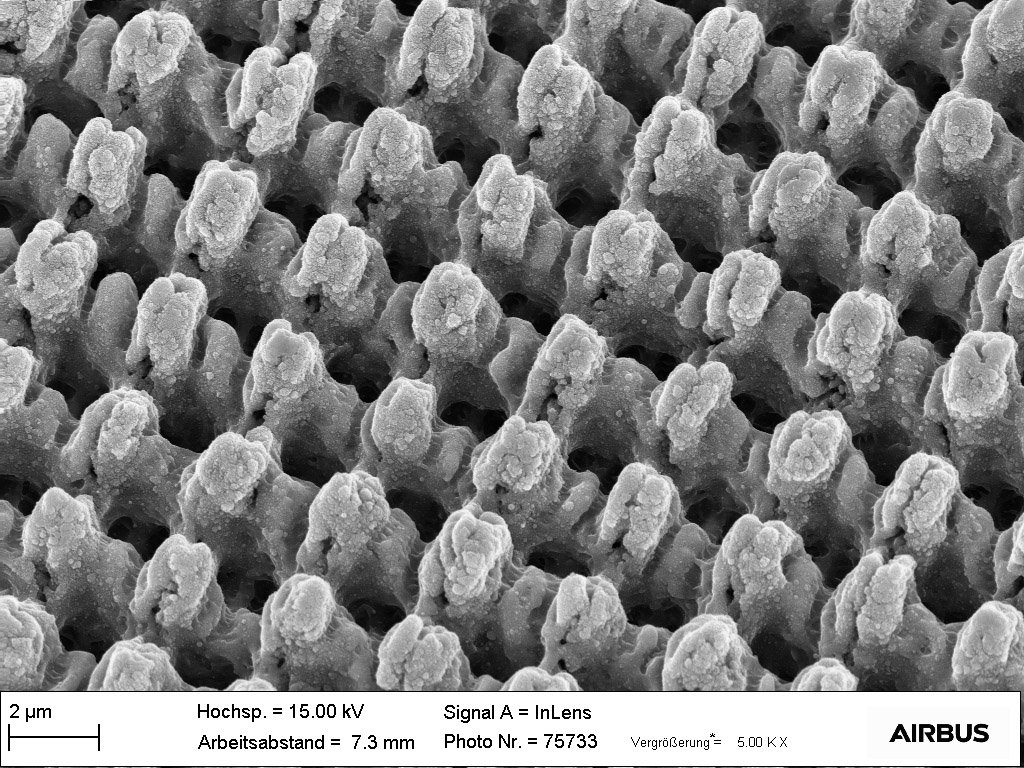

Die Projektpartner bei Airbus demonstrierten in den Windkanalversuchen, dass das Eis auf der strukturierten Oberfläche nur selbstlimitierend wachsen kann und nach einer definierten Zeit wieder von alleine abfällt – ohne dass ein zusätzliches Beheizen der Oberfläche notwendig ist. Zusätzlich zeigten die Experimente, dass das Eis bei einer Heizleistung von 60 Watt auf dem unstrukturierten Profil erst nach 70 Sekunden verschwindet, sich jedoch auf dem strukturierten Pendant bereits nach fünf Sekunden vollständig zurückbildet – bei gleicher Heizleistung. Das entspricht einer Beschleunigung von über 90 Prozent infolge des Einsatzes der DLIP-Technologie. Um das Eis auf dem unstrukturierten Demonstrator ebenfalls innerhalb von fünf Sekunden zu beseitigen, waren 25 Prozent mehr Heizleistung bzw. 75 Watt erforderlich. »In einer tollen Kooperation mit Airbus zeigten wir erstmals realitätsnah, welche Potenziale die großflächige Laseroberflächenstrukturierung beim Anti-Icing erschließen kann. Mit unserem DLIP-Ansatz realisierten wir erstmals multiskalige Oberflächen mit Mikrometerauflösung auf einem komplexen Bauteil wie dem NACA-Profil und zeigten zugleich die konkreten Vorzüge gegenüber anderen Laserverfahren«, sagt Dr. Tim Kunze, Teamleiter der Gruppe Oberflächenfunktionalisierung am Fraunhofer IWS. Sein Kollege Sabri Alamri ergänzt: »Die Anwendung von Mikro- und Nanostrukturen auf Metall bewirkt, dass sich Wassertropfen nicht mehr anheften können. Dieser Effekt ist der Natur entlehnt und im Allgemeinen als Lotus-Effekt bekannt. Mit unserem neuen DLIP-Verfahren können wir eine fragmentierte Oberfläche erzielen und so die Zahl der Anhaftpunkte für Eis deutlich reduzieren. Wir werden die Ergebnisse bald wissenschaftlich publizieren.« Elmar Bonaccurso, Materialwissenschaftler bei Airbus und Projektpartner, ergänzt: »Die Bildung von Eis ist besonders bei der Landung gefährlich. Wenn das Flugzeug bei Minusgraden durch die Wolken fliegt, gefriert das Wasser innerhalb von Millisekunden auf der Oberfläche. Dies kann die Funktionsfähigkeit von Steuerelementen wie Landeklappen und Vorflügel stören, die Aerodynamik ist dann beeinträchtigt. Derzeit nutzen wir die heiße Luft der Triebwerke, um die Oberflächen der Flügel zu beheizen. Die wasserabweisende Struktur, die wir gemeinsam mit den Forschern vom Fraunhofer IWS im EU-Projekt Laser4Fun entwickelt haben, ist ein Versuch, herkömmliche Technologien durch umweltschonende, kostengünstigere Alternativen zu ersetzen.« Im nächsten Schritt wollen die Projektpartner die Methode optimieren und für verschiedene Luftzonen auslegen. Darin werden auch Ergebnisse einfließen, wie sie derzeit durch reale Flugtests mit einem A350 gewonnen werden, an dem eine per DLIP bearbeitete Oberfläche angebracht wurde.
Schlüsseltechnologie

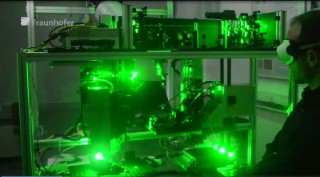

Mit dem Direkten Laserinterferenzstrukturieren durch Kurz- und Ultrakurzpulslaser hat das Forscherteam eine Schlüsseltechnologie etabliert, die vielseitig einsetzbar ist, etwa wenn technische Oberflächen wie Windkraftanlagen oder andere Komponenten in kalten Klimaregionen vereist sind. Die Technologie eignet sich aber auch für komplett andere Anwendungen wie den Produktschutz, biokompatible Implantate oder verbesserte elektrische Steckkontakte. »Wir können die funktionalen Mikrostrukturen großflächig sowie mit hohen Prozessgeschwindigkeiten aufbringen und so für eine Vielzahl von Anwendungen Vorteile erzielen, die so bislang nicht denkbar waren.«, sagt Tim Kunze.
